优势供应QPA1008射频放大器，保证进口原装zheng品现货库存-尽在 深圳市宇集芯电子有限公司

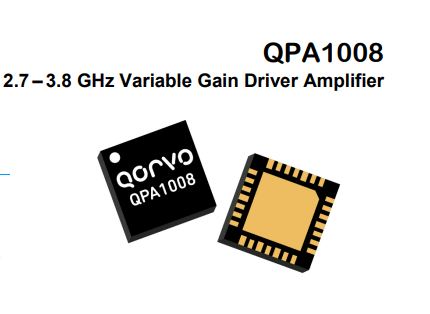

2.7?–?3.8 GHz可变增益驱动放大器

产品描述Qorvo的QPA1008是5x5mm QFN中的s波段两级可变增益驱动器放大器。QPA1008的工作频率为2.7至3.8 GHz，提供31dBm的P1dB输出功率，26 dB的大信号增益和大于30%的PAE。QPA1008在输入端配备了一个30dB的衰减器，在输出端配备了简单的电阻耦合（约-20dB耦合）功率采样检测器。放大器有一个快速偏置控制开关，用于快速打开和关闭操作。

产品特性?频率范围：2.7–3.8 GHz?小信号增益：28 dB?输入回波损耗：16 dB?输出回波损耗：15 dB?衰减范围：32dB?P1dB:31dBm?大信号增益：26 dB?P1dB PAE:35%?偏置开关速度：20 nS?偏置：VCC=6 V，ICQ=400 mA?封装尺寸：5.0 x 5.0 x 0.82 mm跨频率性能典型。更多详情请参考电气规格表和数据图

应用?商用和军用雷达?通信?测试仪器

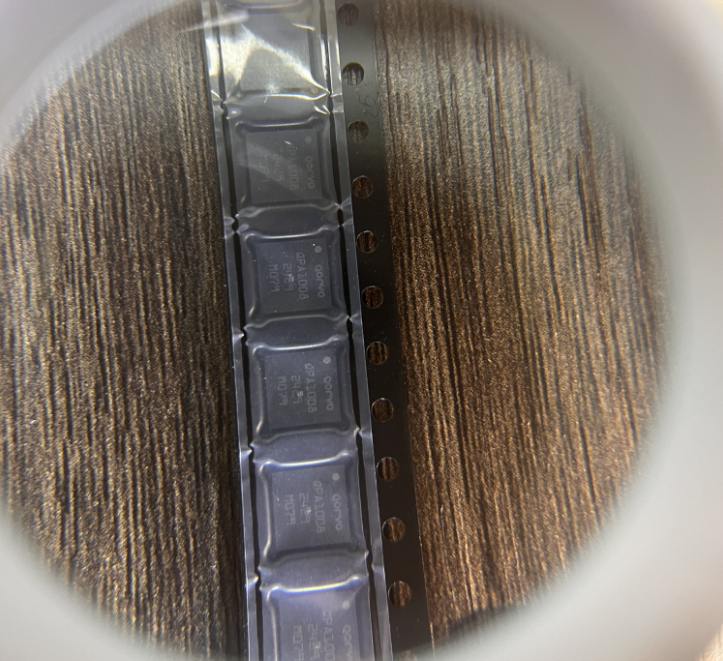

QPA1008射频放大器

QPA1008射频放大器

QPA1008射频放大器

jue对zui大评级参数值?/?RangeCollector电压（VCC）3.3 V-7 V Collector电流（ICC）1.2 A预期功率（PDISS），TBASE=85?C，TCH=175?C，CW 3.2 W输入功率（50?，85?C）29 dBm信道温度，TCH 175?C计数温度（30秒）260?C存储温度-55至150?C此设备在上述参数范围之外运行可能会导致yong久性损坏。这些只是应力额定值，并不意味着设备在这些条件下可以正常运行

推荐操作条件条件参数值集电极电压（VCC）6 V集电极电流（静态，ICQ）400 mA集电极电流（欠驱动，ICD）1 AVPD 5 VVSW 5 VTJzui大165?C工作温度范围-40至85??C电气规格是在规定的测试条件下测量的。在所有推荐的操作条件下，规格不保证

电气规范测试条件，除非另有说明：25?C，VCC=6 V，ICQ=400 mA，VPD=5 V，VSW=5 V。CW参数zui小典型zui大单位工作频率范围2.7 3.3 3.8 GHz输出功率@1dB压缩（P1dB）30.8 dBm功率附加效率@1dB压缩（P1dB V小信号温度系数0.031 dB/?C输出功率温度系数0.004 dB/?C
